山东德成恒业环保科技有限公司

德成恒业管道直饮水8大系统

1.中央净水处理系统：生产符合CJ94-2005《饮用水净水水质标准》要求的直饮水。

2.杀菌消毒系统：对生产出的直饮水在储存.输送.循环中进行杀菌消毒。确保水质安全。

3.水质在线监测系统：实时多点位监测水质变化
4.智能恒压供水系统：满足各种环境用户对用水水压的要求。
5.供回水管网系统：同程设计确保每一滴水的循环，防止产生死水。保证每一滴水鲜活。
6.终端计费计量系统：精确计量，物联后台，消费一分，计量一分。
7.安全系统：主动安全防止运营风险。
8.后台管理系统：借助物联网技术，对水表及系统设备进行管理。

一、中央净水处理系统

1、原水储存系统
原水储存系统由原水箱.原水泵.液位传感器.进水电动阀等部件组成：
原水箱：用来存储原水.能为制水主机提供足够的水源。
原水泵：为后续制水主机提供稳定的压力和水量。设计 1 台原水泵。
本系统选用专用的多级离心水泵，具有体积小，效率高，噪声低，维
护量低节省能源等特点。
液位传感器：用于控制原水箱补水启停。
进水电动阀：用于开关原水箱的进水。

2、原水预处理系统
多介质过滤器：用于原水的除浊处理。原水进入装有石英砂的多介质过滤器，利用石英砂的截污能力，可有效去除水中的较大颗粒悬浮物和胶体等，使出水的浊度小于 1NTU,以保证后续处理的正常运行。多介质过滤器的吸附是一种物理吸附，按滤料的填装方式大体可分为松散区（粗砂）.紧密区（细砂），悬浮物质在松散区主要通过流动接触产生接触凝聚作用，所以该区域截留较大颗粒的悬浮物质，在紧密区主要是惯性碰撞及悬浮颗粒间的吸附作用，所以该区域是截留较小颗粒的悬浮物质。当多介质过滤器因截留过量的杂质而影响其正常工作时，则可用正.反冲洗的方法来进行清洗。利用逆向进水，同时通入压缩空气，进行气水混合擦洗，使过滤器内砂滤层松动，可使粘附于石英砂表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣.悬浮物等，并防止滤料板结，使其充分恢复截污能力，从而达到清洗的目的。反洗以进出口压差参数设置来控制反冲洗周期，具体须视原水浊度而定。
多介质过滤器采用自动操作阀组成，过滤器的启运.正洗.反洗.停机等工序均是自动控制操作，无需人工干预。当多介质过滤器运行至进出口压差达 0.07MPA 时,必须进行清洗。活性炭过滤器：活性炭过滤器是利用颗粒活性炭进一步去除过滤器出水中的残存的余氯.有机物.悬浮物的杂质，为后续的反渗透处理提供良好条件。
活性炭过滤器主要利用含碳量高.分子量大.比表面积大的活性炭有机絮凝体对水中杂质进行物理吸附，达到水质要求，当水流通过活性炭的孔隙时，各种悬浮颗粒.有机物等在分子间作用力的作用下被吸附在活性炭孔隙中；同时，吸附于活性炭表面的氯（次氯酸）在炭表面发生化学反应，被还原成氯离子，从而有效地去除了氯，确保出水余氯量小于 0.1 PPM,满足 R。膜的运行条件。除了脱氯和除浊外，活性炭还具有除臭和脱除色度的作用，这样可大大改善了饮用水的口感，提高出水水质。釆用活性炭吸附法设备简单，投资小，运行操作简单，处理效果容易控制等优点，因而广泛地应用于各行业的水处理系统中。
软化器：就是通常所说的“离子交换软化法”其原理如下：离子交换水处理是指采用离子交换剂，使交换剂中和水溶液中可交换离子产生符合等物质的量规则的可逆性交换，导致水质改善而交换剂的结构并不发生实质性（化学的）变化的水处理方式。在这种水处理方式中，只有阳离子参与交换反应的，称阳离子交换水处理；只有阴离子参与交换反应的，称阴离子交换水处理；既有阳离子又有阴离子参与交换反应的，称阳.阴离子交换水处理。由于原水的水质千差万别，
而对出水水质的要求又多种多样，所以有许多种类型的离子交换及某组合的水处理方法，采用这些水处理方法而使原水软化.除碱和除盐。离子交换剂中参与交换反应的离子是钠离子 NA+时，此方法称为钠（NA）型离子交换法，此交换剂称为钠（NA ）型阳离子交换剂，相类似的，有氢（H ）型离子交换法及氢（H）型阳离子交换剂等。

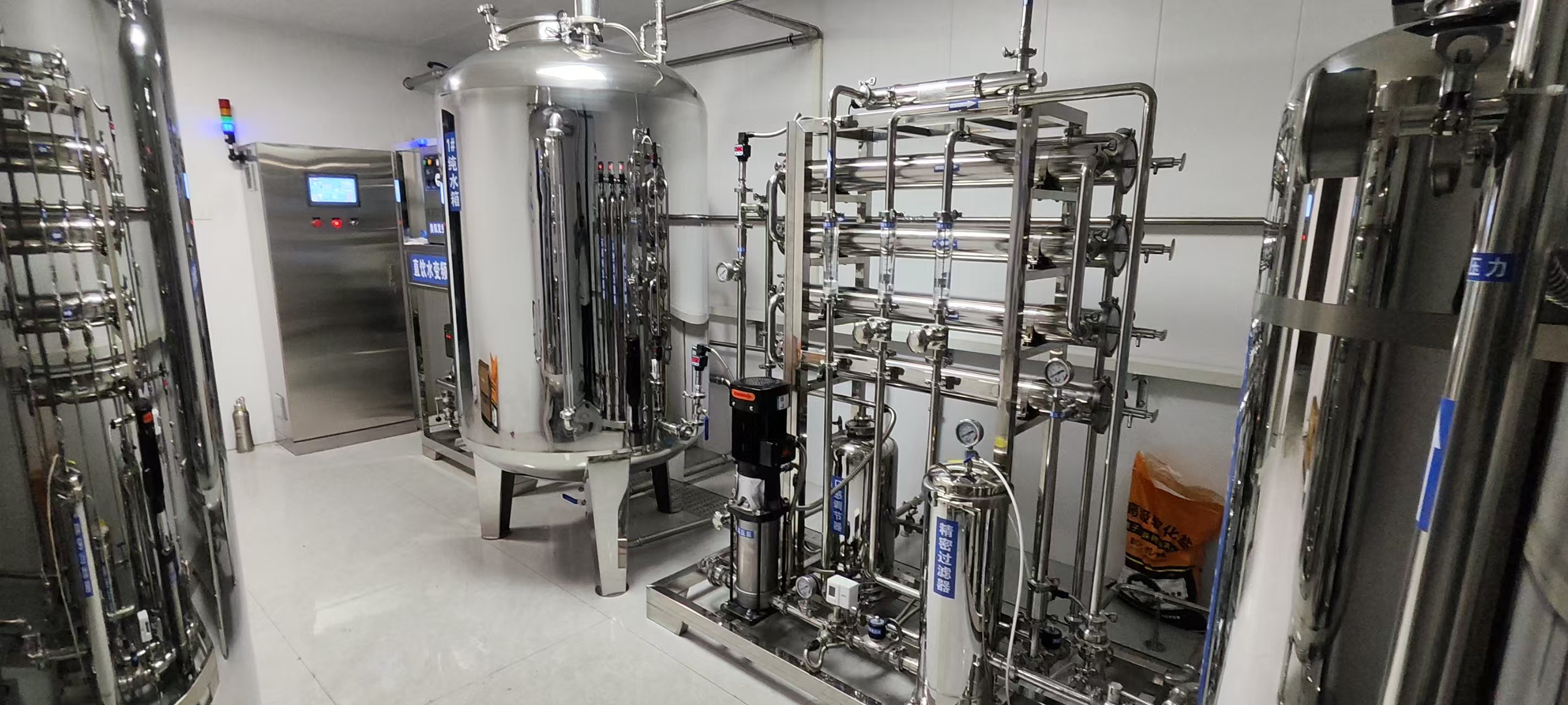

3、反渗透膜组系统
精密过滤器：5 微米精密过滤器截留预处理系统运行过程中未去除的颗粒杂质。当过滤器进出口压差大于设定值时应更换滤芯。过滤器本体采用 SS304 不锈钢材质。滤芯采用国内优质 PPF 滤芯，精度为 5 微米。
膜用高压泵：高压泵为反渗透膜组提供足够的进水压力，维持反渗透膜的正常运行。
反渗透组件：反滲透装置是本系统中的脱盐装置，反渗透系统利用反渗透膜的特性来除去水中绝大部分可溶性盐分.胶体.有机物及微生物。
反渗透装置由复合膜元件.SUS304 不锈钢压力容器.不锈钢机架和仪表控制柜组成。仪表控制柜装备电导.流量.压力等各种仪表，便于随时检测系统运行状态和实现系统运行自动化。

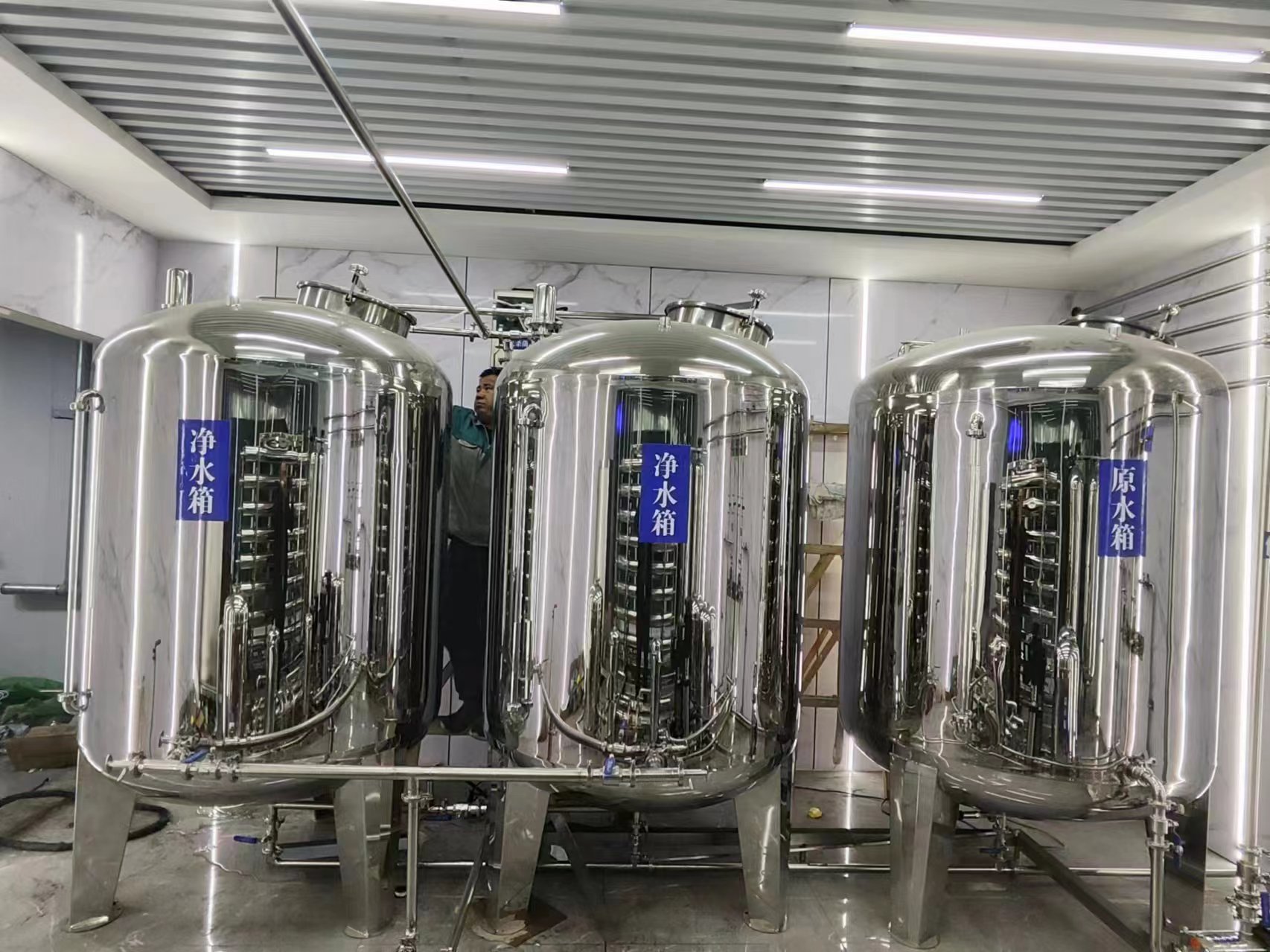

4、直饮水储存系统
纯水箱：反渗透产水贮存在 SUS304 不锈钢专用无菌水箱中，为后续系统提供安全卫生的纯净水。

二、杀菌消毒系统

1、紫外线杀菌器的原理是水中菌类微生物受到紫外线照射后，紫外光谱能量被细菌的核酸所吸收，并使核酸结构破坏，影响新陈代谢过程而死亡。紫外线杀菌器的特点是速度快.效率高，能杀死氯化法难以杀死的芽孢和病毒微生物，而且不影响水的物理性质和化学性质，也不增加水的臭味，因而是饮用水及各种饮料常用的一种消毒方法。
紫外线杀菌器由不锈钢外壳.石英套管.紫外线灯管.控制装置等组成，选用规格型号应根据产水流量.用水量等因素决定。

2、臭氧杀菌器
在饮用纯净水生产中，尽管经反滲透装置处理的水是基本无菌的,但储存水箱或多或少带入一部分杂菌，纯净水本身没有抵御杂菌的能力，必须利用臭氧的特性，使水中臭氧浓度达到 0.5mg/L 以上，才能对出水有好的滞后杀菌效果，以大大减少出现卫生质量问题的可能性。

三、水质在线监测系统

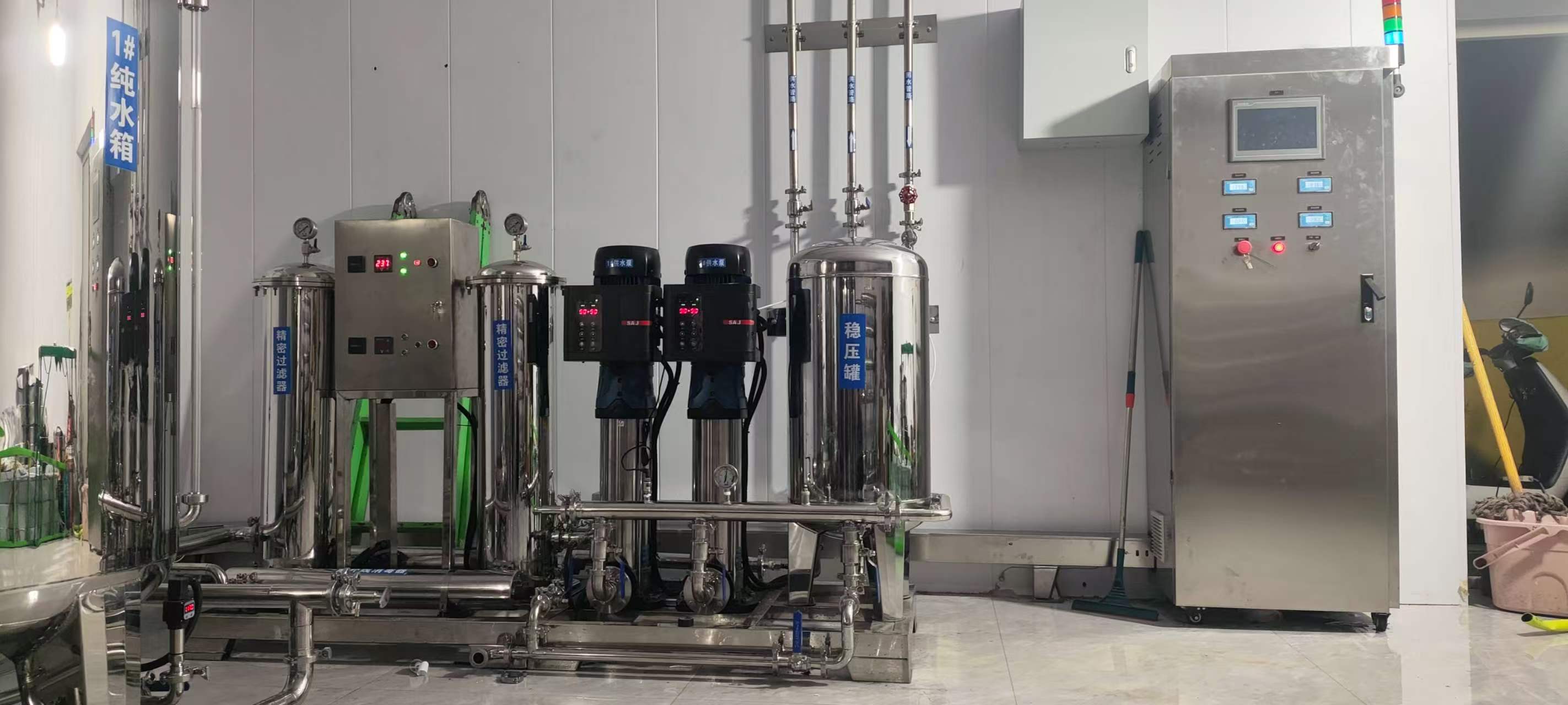

四、智能变频恒压供水系统

变频恒压供水系统是将产品水（直饮水）从产品水箱输送至各用水点的必需装置。
变频调速恒压供水设备是一种自动化程度很高,节能效果显著的供水设备。其控制核心采用了交流变频技术和微机控制技术，通过采读供水系统的压力/温度变化信息，经数据处理后对水泵机组进行调速,改变供水流量以满足管网系统的供水要求。变频调速恒压供水设备由泵.动力及控制系统和其他操作设备组成。
变频输送系统具有经济节能.运行噪音低.占地空间小.安装便捷等特点。选用规格型号应根据用水量等因素决定。

五、供回水管网系统

楼寓管道直饮水供回管网一般采用优质 SUS304 卫生级不锈钢管路，按项目楼层高度分区设计管网，一般分为高区.中区.低区，也可按实际需要调整设计方案。
管网一般采用快压式连接，若需焊接必须采用特殊工艺确保管壁内无焊渣或氧化层等杂质。
管网应设计减压阀.止水球阀.排气负压阀等相关阀门以保证系统安全运行.方便维护维修。
管网系统施工完成后必须经过试压.消毒.清洗.采样后方可正式投入使用。

六、终端计费计量系统

无线远传：无线远传水表，具有防拆.防剪.防磁干扰等破坏手段，防老化，使用寿命长；
效率高：电子无线远传水表提高管理效率，远程抄表，微信缴费，欠费关阀，耐冷耐热，防水防潮；
精度好：用户可直观查看水表的各项信息，显示清晰.直观，计量准确，精度高；
防窃水：内置电池，电压降至临界电压时，水表报警自动关阀，自动保存水表信息，有效防止窃水；
超低功耗：通过无线和采集器或手持器进行通讯，当没有进行数据通讯时，自动进入低功耗状态，降低耗电量;
自动清阀：阀门自动定期开关阀，有效利用管道动能清理污垢，防止阀门锈死

七、安全系统

主动安全控制系统：系统正常为全自动运行模式，可实现无人职守。
异常情况时，停机.报警并及时关闭相应阀门。在系统检修或处理问题时，可切换为现场操作手动运行。
控制系统中，程序的任务主要是针对多介质过滤器.活性炭过滤器.软化器.反渗透装置的程序控制及其他水泵与液位的联锁。控制系统根据工艺运行的要求，以完成以下控制系统：
1. 多介质过滤器的启动.停运及反洗等
2. 活性炭过滤器的启动.停运及反洗等
3. 软化器的启动.停运及再生等
4. 反滲透装置的启动.停运及高低压保护等
5. 水泵与水箱液位的联锁等
6. 供水泵与压力传感器的联锁等
7. 超压监测传感器与设备运行联锁等
8. 漏水传感器与设备运行联锁等
9.可以随时根据系统各设备的运行状况对系统的控制方式及工艺参数进行调整。
•手动操作方式：主要用于应急或检修，以保证生产供水需求。
•自动操作方式：平时正常工作普遍采用的方式，其整个工作过程不需要人员干预，全自动运行。自动控制装置必须包含缺水断电等保护措施。
•生产过程中系统出现故障时，及时发出警报。
主要工艺参数（如压力.流量.电导率等），均可直接在盘面或现
场仪表上读出，实时了解系统各设备的运行参数。

八、后台管理系统

显示屏.PC 电脑端.手机 APP 可以同时显示设备运行的实时数据：
1. 原水液位.原水压力.前置过滤器压力.泵前压力.膜前压力.膜后压力.纯水流量.浓水流量.纯水箱液位；
2. 原水电导率.产水电率导.供水电导率.回水电导率，水质监测反馈数据；
3. 供水压力.回水压力.各类阀门的开启数据.各水泵运行情况
4. 终端用户消费实时数据.充值数据.统计报表等其他类数据；

5. 报警记录.登陆维护记录等数据。

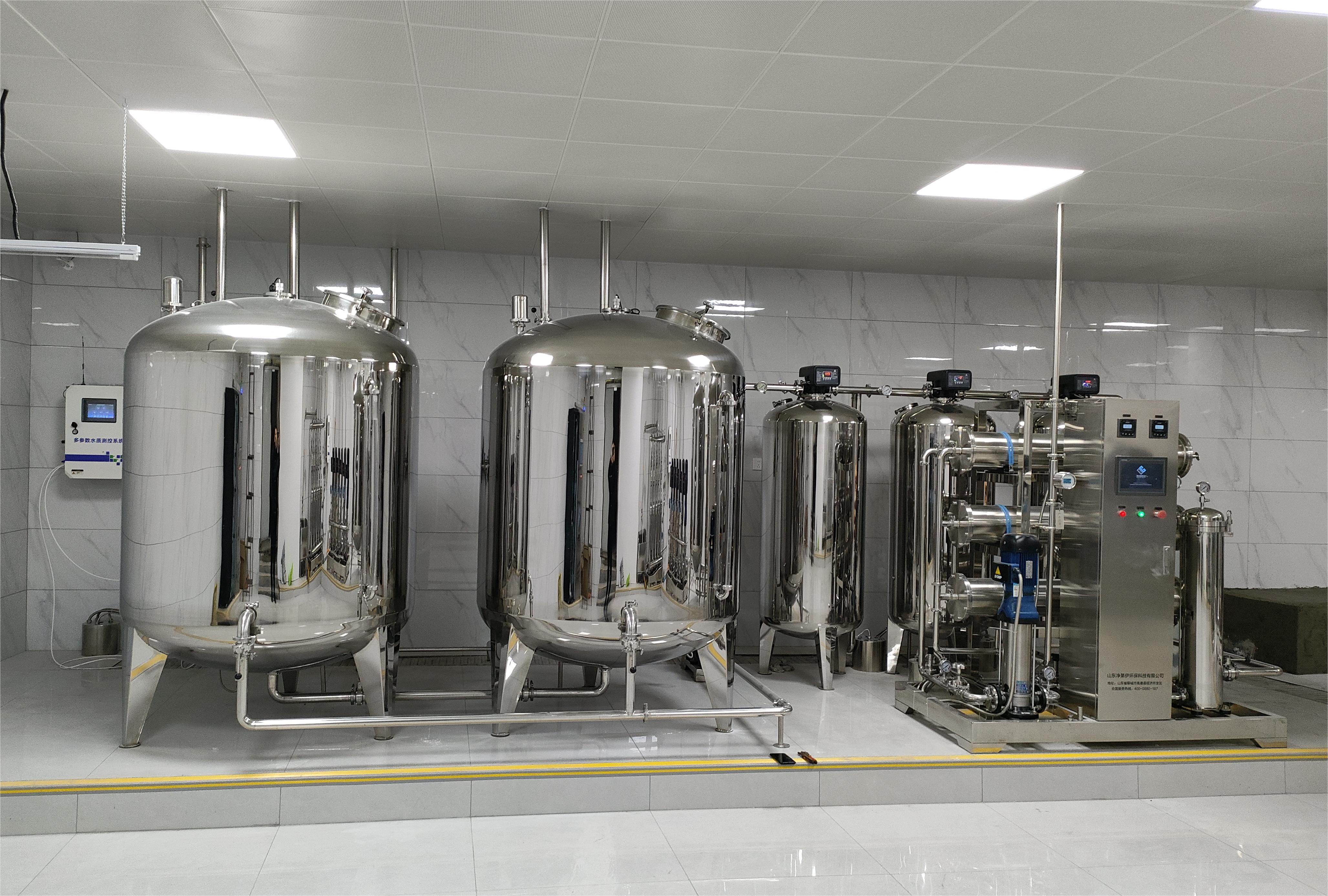

九、客户案例
